モーションキャプチャー -まずは測位にトライ!-

京都企業紹介(業種別) 京都企業紹介(五十音順) title_robotcenter 京都府の産業支援情報・京都府ものづくり振興課

(2019年3月29日 ものづくり振興課)

今回は、モーションキャプチャ「OptiTrack」の、計測ソフト「Motive」を少しご紹介します。

ラック内の電源を入れ、専用PCを立ち上げ、デスクトップのMotiveを立ち上げますと、10台のカメラが青色に点灯します(結構かっこいいかも!)。

mocap01 mocap02

Motiveは米国製で、英語表記のみです。左上の「Mask Visible」「Start Wanding」をクリックすると、キャリブレーションの準備が整います。

mocap03 mocap04

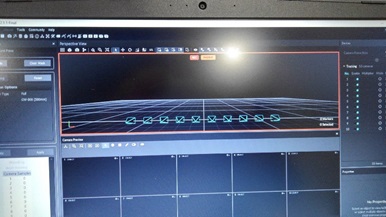

キャリブレーションワンドを振りながら、モーションキャプチャゾーンを練り歩いてください。約1分けくらいです。各カメラの値が1000を超えるくらいが目安で、カメラの光が青色から緑色に変わります(かっこういいかも!2回目 笑)。この時点で、捕捉精度が0.1mm程度になっています。

mocap05 mocap06 mocap07

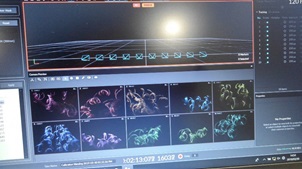

各カメラから、さきほどのキャリブレーションワンドを捉えていることが分かります(左)。

しかし、この時点では、各カメラどうしの相対的な位置関係は確立されていますが、客観的なと言いますか、地面との水平方向等が確立されていません(右)

mocap08 mocap09

その確立のための操作を始めます(「Caluclate」の結果がOKなら)。「Apply」を選択してください。

mocap10 mocap11

キャリブレーションスクエアをゾーン内の任意の位置に置きます。短い辺がX軸、長い辺がY軸、と思いきや、Z軸で、高さ方向がY軸です。なんか日本の感覚と違いますな(笑)。

mocap12

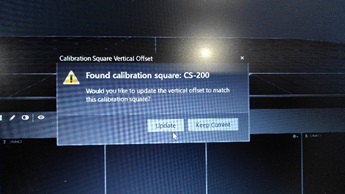

「Set Groud Plane」「Update」を選択します。

mocap13 mocap14

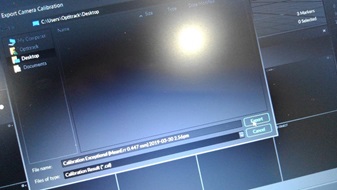

そしてファイル保存先として「Desktop」を選択しますと・・・

mocap15 mocap16

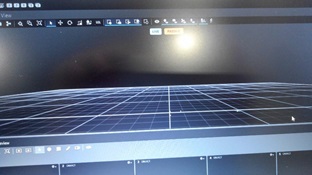

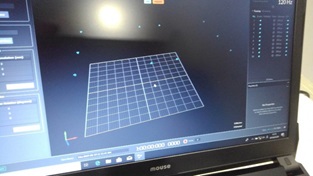

このキャリブレーションスクエアが捉えられ、地面との位置関係も定まります。

mocap17 mocap18

そして実際に測位したいロボットや人などにマーカーをゾーン内に設置すると、画面でもマーカーが捉えているのがわかります。それをドラッグして選択しますと(左)、カメラが捉えているぞ!という画面になります(なんかかっこよくないですか?!)

mocap19 mocap20

そして右クリックで、「Right Body」から「Create Form Selected Markars」を選択しますと、完全に捕捉!

mocap21 mocap22

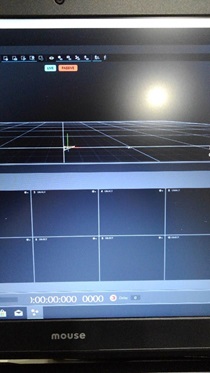

あとは、よくハンディカムカメラ等でもある。赤丸をクリックすれば、録画(動きを測位する)がスタートします。

mocap23

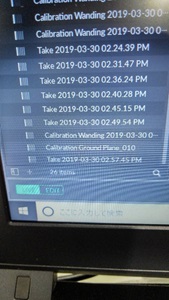

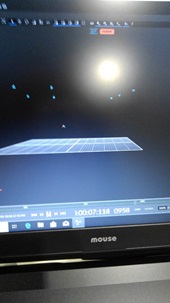

その再生を見るには、画面右上、右から2つ目のアイコンをクリックし、画面左下に表示されるファイルから選択します。すると再生されます。画面ではビジュアル的に見えていますが、当然、0101の情報として記録されているわけです。その情報をUSBメモリーでお持ち帰りいただくこともできますし、本ゾーンに備え付けのSKYCOMで分析をしていただくこともできます。

mocap24 mocap25 mocap26

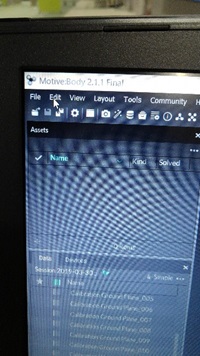

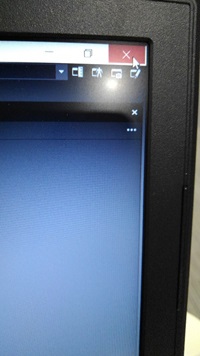

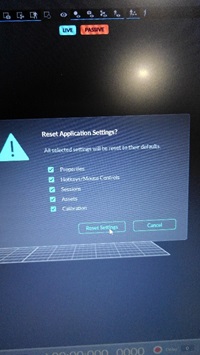

終了される場合は、画面左上の「Edit」から「Reset Settings」を選択し、消去してください。最後は右上の「×」ボタンで「Motive」を閉じてください。

mocap27 mocap28 mocap29

以上、「Motive 簡単解説」でした!
