間人地区災害関連緊急地すべり対策工事

間人地区災害関連緊急地すべり対策事業について、台風23号による被災時から工事完了までの様子を写真で紹介します。

• 事業完成の報道発表資料

位置図

更に詳しい地図を統合型地理情報システム（GIS）で見る（外部リンク）｜GIS利用案内

事業概要

• 事業名：災害関連緊急地すべり対策事業
• 工事概要：鋼管杭工、集水井他
• 総事業費：3億8200万円

被災直後

平成16年の台風23号による被災直後の状況です。

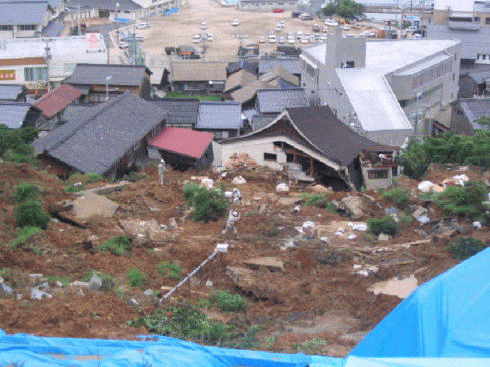

被災時近景

人家2戸に土砂が流入し2名の方が亡くなりました。

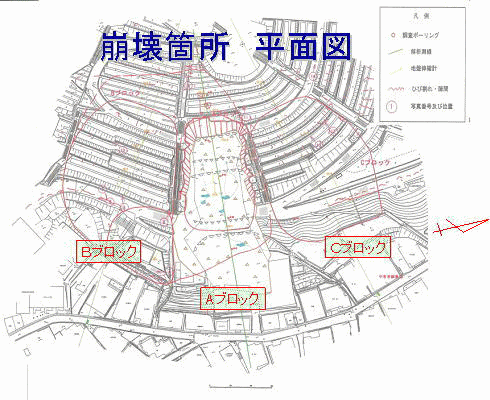

ブロック区分

全体をA、B、Cの3つのブロックで考えます。

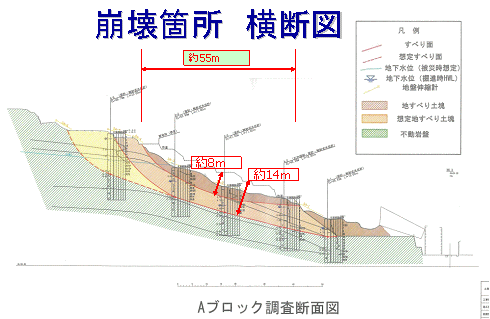

横断図

崩壊箇所の断面です。

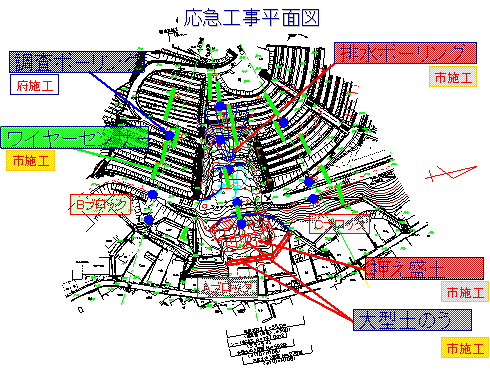

応急工事平面図

ワイヤーセンサーの設置、排水ボーリング、押さえ盛土などの応急工事を行いました。

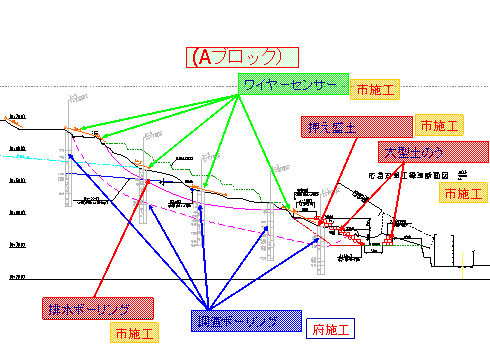

応急工事断面図

応急工事の断面図です。

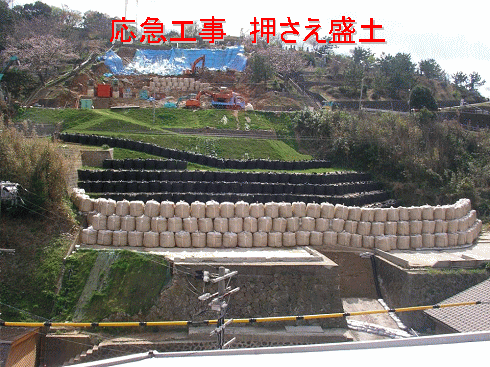

応急工事押さえ盛土

応急工事を人家側から見た状況です。

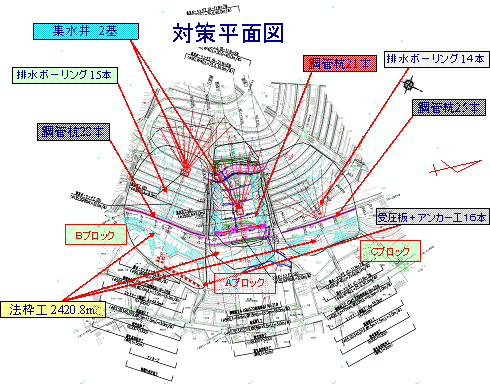

対策平面図

対策工法の平面図です。

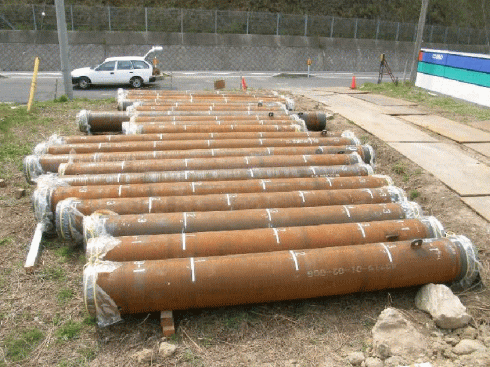

鋼管杭

鋼管杭です。

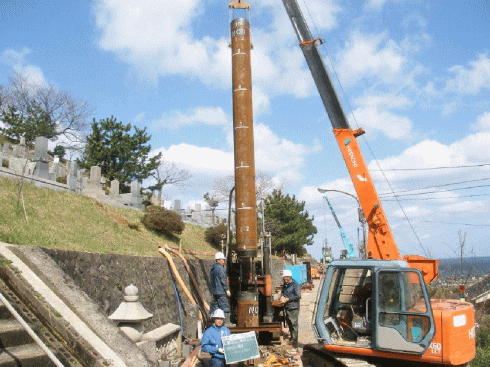

鋼管杭施工状況

鋼管杭の施工状況です。

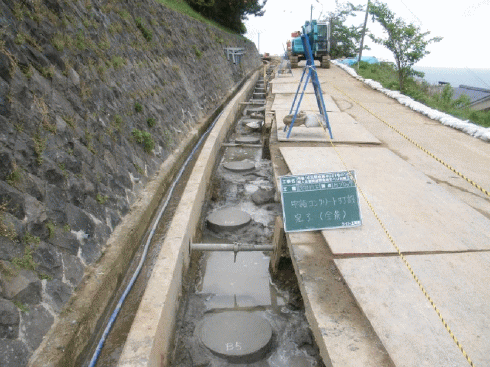

鋼管杭施工完了時

鋼管杭の設置完了時です。

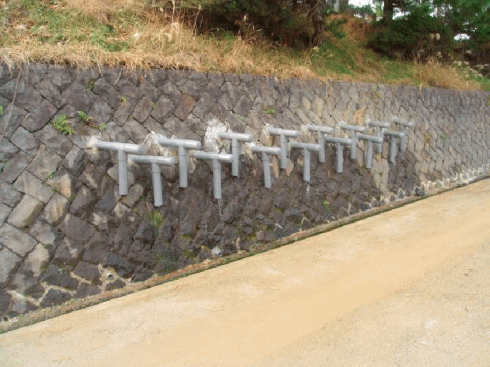

排水ボーリング

排水ボーリングにより地下水位上昇を抑えます。

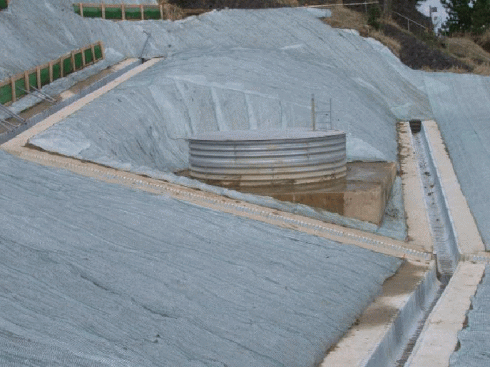

集水井

集水井です。

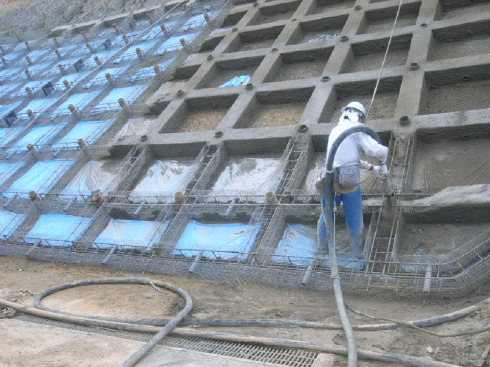

法面対策工事

法面安定のための法枠工の施工状況です。

アンカー工

アンカー工の施工状況です。

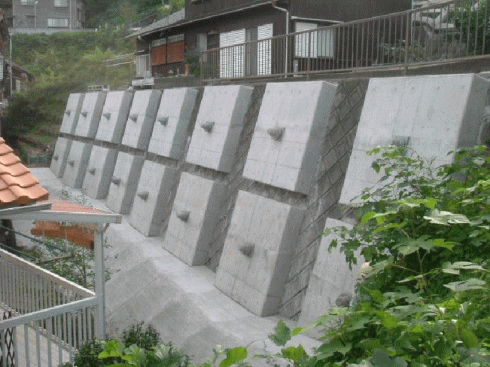

アンカー工施工完了時

アンカー工の設置完了時です。

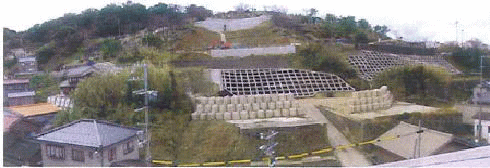

完成時全景

工事完成時の遠景です。

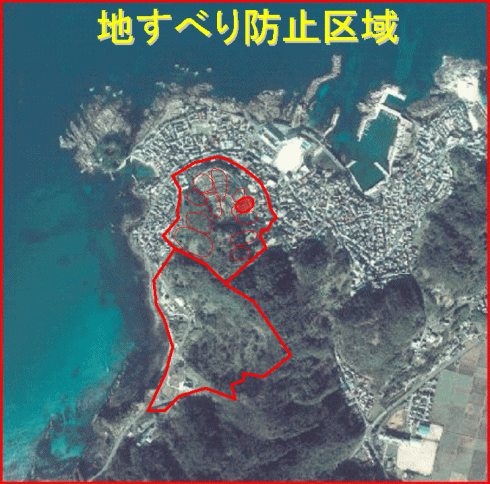

地すべり防止区域

地すべり防止区域全体の航空写真です。

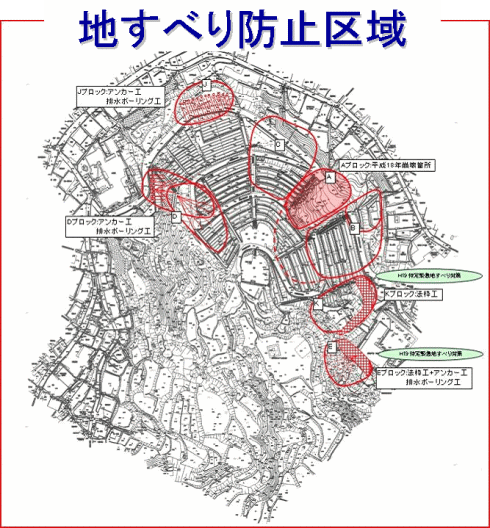

地すべり防止区域

地すべり防止区域全体の平面図です。
